方形高速卷繞機
本設備用于實現鋰電池裸電芯制造的制片卷繞工序。
-

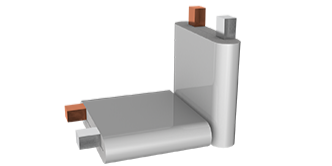

方形鋁殼卷繞電芯 -

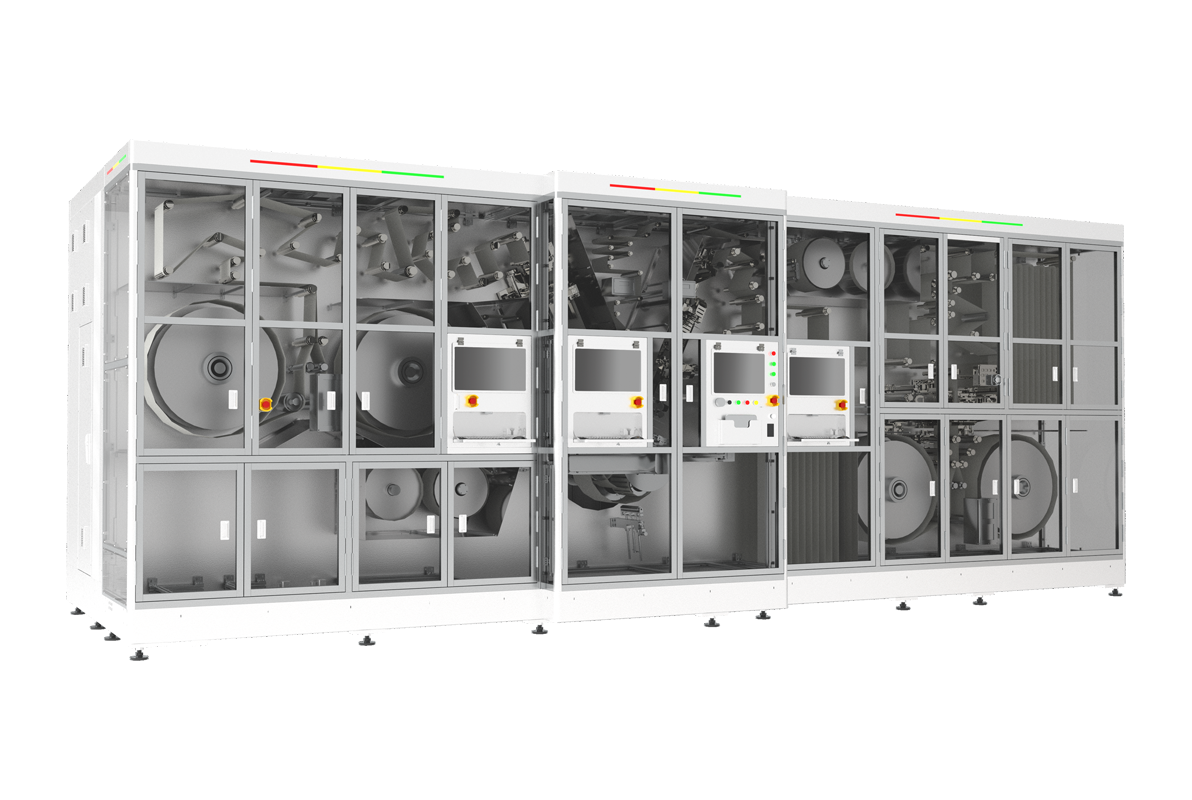

方形高速卷繞機 -
方形高速卷繞機
ADVANTAGE
產品優勢
-
采用變徑卷針，自動修正極耳對齊度。
-
極片糾偏有四級，與CCD檢測形成閉環。
-
采用歐姆龍高性能運動控制器及領先技術。
-
入料采用追切裁斷控制。
-
配有多重除塵系統，除塵效率高。
-
張力控制采用高響應音圈電機，與高精度檢測感應器形成閉環。
-
基本信息
- 設備效率:≥5.5PPM（極片長度 16m）
- 兼容電芯寬度:100-320mm
- 兼容電芯高度:70-250mm
- 極片放卷卷徑:≤?750mm
- 隔膜放卷卷徑:≤?400mm
-
產品性能
- 張力波動:≤?±5%
- 對齊度:≤±0.3mm
- 極耳錯位:≤±3mm
- 熱影響區域HAZ(Al):<100um
- 熱影響區域HAZ(Cu):<150um
- 毛刺:<15um
- 尺寸精度:±0.2mm
